Hướng dẫn cách dùng lệnh Rectangle trong Solidworks
- Bài viết hôm nay Mình sẽ hướng dẫn cho các Bạn cách thực hiện lệnh Rectangle, lệnh vẽ hình chữ nhật trên phần mềm Solidworks.
1. Định nghĩa lệnh Rectangle
- Lệnh Rectangle là lệnh dùng để vẽ các hình chữ nhật hoặc hình vuông, lệnh này được dùng trong môi trường Sketch 2D của Solidworks.
- Lệnh Rectangle có ký hiệu trong solidworks như hình 1 ở trên dãy Ribbon
Hình 1
2. Cách dùng Lệnh Rectangle.
- Ở Lệnh Rectangle (Vẽ hình chữ nhật) Chúng Ta sẽ có 5cách để tạo ra hình chữ nhật như mình thể hiện ra ở hình 1.
- Bây giờ mình sẽ đi hướng dẫn cho các Bạn từng cách 1 nhé.
2.1 Corner Rectangle.
- Chức năng này có nghĩa là tạo hình chữ nhật từ bằng 2 góc của hình chữ nhật.

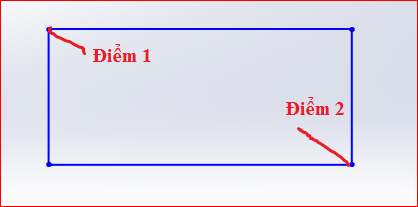

- Để thực hiện các Bạn nhấn mũi tên sổ xuống rồi chọn vào chức năng Corner Rectangle. Sau đó các Bạn chọn điểm đầu tiên và chọn điểm thứ 2 để kết thúc lệnh như hình 2. Thì 2 điểm, điểm 1 và 2 là 2 góc cho hình chữ nhật.
Hình 2
2.2 Center Rectangle.
- Chức năng này có nghĩa là tạo hình chữ nhật bằng 1 điểm tâm và 1 điểm góc của hình chữ nhật.
- Để thực hiện các Bạn vẫn chọn mũi tên sổ xuống, sau đó nhấn vào chức năng Center Rectangle. Tiếp tục các Bạn chọn điểm đầu tiên là tâm của hình chữ nhật, và điểm thứ 2 là điểm góc của hình chữ nhật như hình 3.
Hình 3
2.3, 3 Point corner rectangle.
- Lệnh này có nghĩa là tạo hình chữ nhật bằng 3 điểm tương ứng với 3 góc của hình chữ nhật.
- Để thực hiện các Bạn di chuột lên dãy Ribbon, chọn dấu mũi tên xổ xuống, sau đó chọn vào chức năng 3 Poin corner rectangle. Nhấn chuột điểm 1, điểm 2 và điểm 3, tương ứng là 3 điểm của hình chữ nhật như hình 4.
Hình 4
2.4, 3 Point center Rectangle.
- Lệnh này có nghĩa là tạo hình chữ nhật bằng 3 điểm. Điểm 1 là tâm của hình chữ nhật, điểm 2 là trung điểm của 1 cạnh và điểm 3 là 1 góc của hình chữ nhật.
- Để thực hiện các Bạn di chuột lên dãy Ribbon, chọn dấu mũi tên xổ xuống, sau đó chọn vào chức năng 3 Poin center rectangle. Nhấn chuột điểm 1, điểm 2 và điểm 3, tương ứng với điểm tâm, trung điểm cạnh và góc của hình chữ nhật như hình 5.
Hình 5
2.5 Parallelogram
- Chức năng này có nghĩa là tạo hình chữ nhật bằng 3 góc của hình chữ nhật. Nhưng điểm thứ 3 là xác định góc nghiêng của hình chữ nhật để tạo ra các cạnh đối diện song song với nhau.
- Để thực hiện các Bạn di chuyển lên dãy Ribbon xổ mũi tên xuống và chọn cho Mình chức năng thứ 5 là Parallelogram. Sau đó nhấp điểm đầu tiên là điểm góc bắt đầu của góc hình chữ nhật. Điểm thứ 2 góc thứ 2 của hình chữ nhật. Điểm thứ 3 là xác định góc nghiêng của hình chữ nhật như hình 6. Và các cạnh đối diện sẽ song song song với nhau.
Hình 6
- Và như vậy là Mình đã hướng dẫn xong cho các bạn cách dùng Lệnh Rectangle trong Solidworks nhé.
- Link xem video cách dùng lệnh Rectangle trong Solidworks tại đây:
Chúc các bạn học tốt!!
- Toàn bộ các bài viết này sẽ hợp thành Một giáo trình Solidworks cho các Bạn tìm hiều về các lệnh cũng như hướng dẫn cách dùng phần mềm Solidworks. Hãy ghé thăm Procad Solidworks nếu các Bạn cần!
